定量應力儀適用范圍

　　在玻璃及玻璃制品的生產過程中，往往會在成品內留下殘余應力，影響產品的質量和性能。因此，在工業生產和實驗研究工作中都需要對玻璃內應力進行測量。

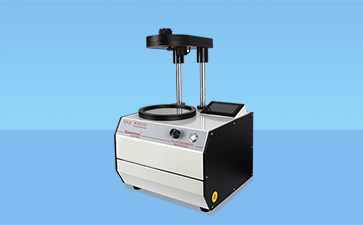

　　定量應力儀yly-03就是一種精密測量玻璃內應力的儀器，不僅能定性的測量玻璃制品的內應力，而且亦能定量的測量光學玻璃的內應力。

　　定量應力儀yly-03檢測儀器

　　一、用途及使用范圍

　　定量應力儀是應用偏振光干涉原理，檢查玻璃透明體內應力或晶體雙折射效應的儀器。由于儀器備有白熾光，鈉光，靈敏片(全波片)并應用1/4 波片補償方法，因此本儀器不僅可以根據偏振場中的干涉色序定性或半定量的測量玻璃的內應力和分布情況，還可以準確定量的測量出玻璃內應力的數值，儀器適合光學工廠、玻璃廠、玻璃制品廠、實驗室，測量光學玻璃，玻璃制品及其它透明體材料的應力值，不僅在工業生產中得到廣泛應用，而且在國防、建材地質、礦產材料、科學方面也占重要地位，同時定量應力儀也是各大中院校特別理想的教育實驗設備等。

　　二、主要技術參數

　　儀器示值：0.1nm

　　測量誤差：2nm

　　偏振場直徑：150mm

　　檢偏振片旋轉角度：360°

　　光場邊沿亮度：>120cd/m 2

　　外形尺寸：220mm×370mm×480mm(長寬高)

　　重 量：5Kg

　　三、檢測原理

　　由光源發出的鈉光通過起偏振鏡后成為直線偏振光，由直線偏振光通過有雙折射光程差的被測試樣和1/4 波片后，其振動方向將旋轉一個角度，角度Q 的數值(單位為度)與被測試樣的雙折射光程差δ成正比其關系式λ 取鈉光為589.3 δ為589.3Q/180= 3.27Q當Q=1°時，δ=3.27 納米(每度相當于3.27nm)

　　四、使用方法

　　(1)接通電源，將撥動開關推向定量測量檔;

　　(2)將檢偏鏡振片手輪(結構圖件1)旋轉到零位刻度。

　　(3)將上，下推拉桿，上推拉桿推進，下推拉桿拉出使1/4 波片置入到光路中視場是暗視場;

　　(4)將被測試樣放在工作臺上旋轉試件，如果旋轉大于45°被測件仍為暗視場則為無應力。如果旋轉測件出現發亮部分，即為被測試件有應力，最亮部位是應力最大，旋轉視場中被測部位(即最亮位)成為暗視場，然后將載物臺旋轉45°再轉動檢偏鏡手輪(結構圖件1)使視場中測件的被測部位(亮的部位)成暗視場讀出檢偏振度盤值為度再乘3.27 即為被測件的應力，單位nm(納米)，測定應力角，每度相當于3.27nm 的光程差，量取測件的厚度即可計算出單位厚度的程差值。
